Tutorial Cara Membuat Jaringan WAN Menggunakan 2 Router

 Assalamu’Alaikum Wr Wb.

Posting lagi nih tentang tugas dari blog yang satuku, www.ihwan-tkj.blogspot.com . berikut ini tugas tentang cara membuat jaringan WAN 2 ROUTER

silahkan download file .docx nya pada postingan paling bawah :

 Hm, Hy Semua, kali ini saya akan posting mengenai cara …(baca judul diatas). Simulasi ini dilakukan dengan menggunakan kabel serial, yang merupakan salah satu kabel yang sering dipakai
pada jaringan WAN untuk menghubungkan Router-Router.Oke Langkah2nya sbb:

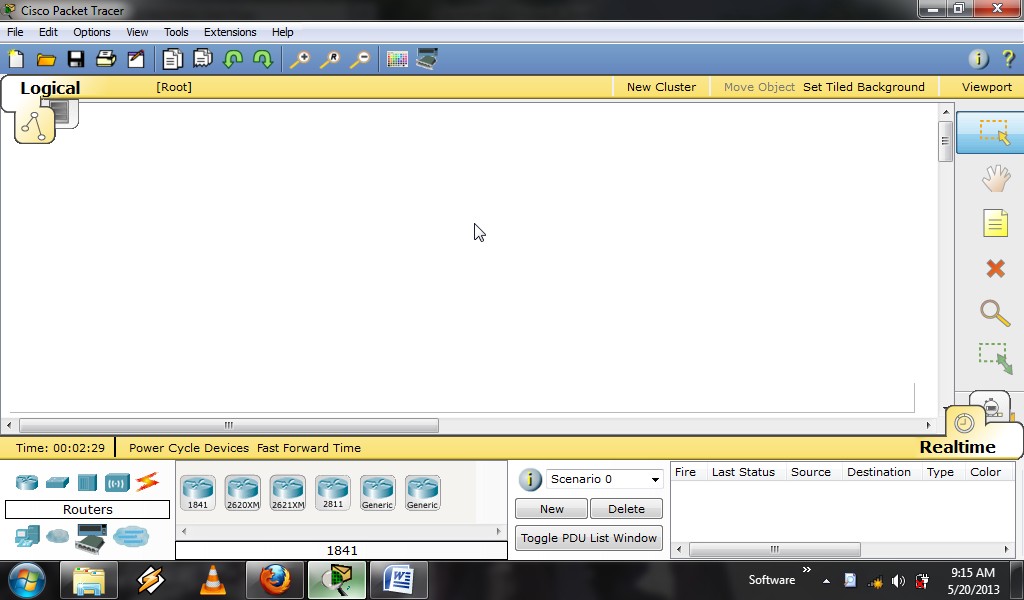

1.      Bukalah Program Simulasi Packet Tracer (versi apa aja boleh, disarankan yang versi yg terbaru)

2.    Pada Bagian Device/Hardware Pilihlah 2 Router dan 2 Komputer Dan Letakkan di Lembar Kerja dengan cara drag and drop

3.      Agar Kita tidak bingung pada saat memasukkan Ip Address, Klik Lah Tool Place Note(N) pada bagian Tool:

4.       Kemudian Klik PC-0 Lalu Pilih Tab Desktop, Klik Ip Configuration

5.    Kemudian atur seperti di bawah ini :

Kemudian close pengaturan pada PC 0


6. Lakukan langkah yang sama dengan langkah no. 5 tetapi dengan ip yang berbeda, Ip pada PC-01 adalah:

     7. Dan Untuk Pengaturan Di Router Klik Lah Router 0 Maka akan tampil :

 8.   Pada Tab Physical (1)pilihlah modul WIC-2T (modul serial/kabel serial), lalu (2)matikanlah modul tersebut dengan mengklik tombol On/Of Pastikan Juga Warna Hijaunya Mati.

  9.      Setelah Lampu/Peralatan tersebut dimatikan, drag and drop lah  peralatan/modul yang Ada di bawah tulisan “customize Icon in Logical View” ke Lembar Kerja ke Port Router

10.     On kan Kembali/Nyalakan Kembali Router 0

Kemudian Close lah Pengaturan pada Router 0, lakukan hal yang samadengan langkah2 diatas pada Router 1.

11. Hubungkanlah Router0 dan router1 menggunakan Kabel Serial Caranya :

     Klik Connection Pada device dan pilih kabel Serial DTE

12. Kemudian klik lah router 1 lalu pilihlah serial0/1/0, setelah itu klik juga router0, pilih serial 0/1/0 agar Router0 dan Router1 dapat terhubung.

    13.      Setelah itu akan tampil sbb :

14.       Klik Lah Device Kabel, Lalu Pilih Kabel Stright Lalu Sambungkan PC1 (fastEthernet) lalu sambungkan dengan Router0 (fastEthernet0/0)

 15.      Setelah itu tampilannya seperti berikut :

    16.   Lakukan Juga Pada PC0 sama seperti langkah no. 14

17.  Kemudian atur router0 aturlah pada tab config sbb(sesuaikan port yang anda gunakanuntuk menyambung kabel) :

Klik lah Router/PC yang ingin diatur, lalu pilih tab Config, Selanjutnya Pilih:

FastEthernet0/0 (ip gateway pada pc1)

Port status       : On

Ip address        : 10.10.100.20

Subnetmask     : 255.0.0.0

Serial0/1/0 (ip router0)

Port status       : On

Ip address        : 192.168.10.1

Subnetmask     : 255. 255. 255.0

FastEthernet0/0 (ip gateway pada pc0)

Port status       : On

Ip address        : 172.31.20.20

Subnetmask     : 255. 255. 0.0

Serial0/0 (ip router1)

Port status       : On

Ip address        : 192.168.10.2

Subnetmask     : 255. 255. 255.0

Contoh :

 18.  Selanjutnya adalah pengaturan Pada Routing Static, Klik lah router 0 lalu pilih tab config-> static. Pada static routes isikan :

Network          : 172.31.0.0

Subnetmask     : 255.255.0.0

Nexthop           : 192.168.10.2

Kemudian klik add

Dan pada router1 :

Network          : 10.0.0.0

Subnetmask     : 255.0.0.0

Nexthop           : 192.168.10.1

Kemudian klik add

Contoh :

19. uji konetivitas nya dengan melakukan ping. Caranya : klik pc0 lalu pilih tab desktop  lalu pilih command prompt

20.       pada command prompt,  : ketikkan ping 10.10.100.1 lalu tekan Enter

bila Konektivitas tersambung maka akan muncul balasan reply from……..  pada jendela command prompt, anda juga bisa mencoba meng ping pc1 dengan melakukan langkah tersebut diatas dengan ip 172.31.20.1

contoh

selesai
